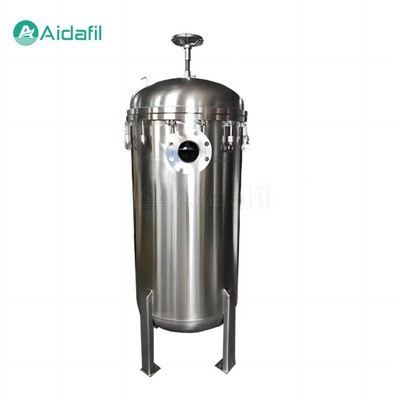

Многорукавный фильтр для разделения твердой и жидкой фаз

Многорукавный фильтр для отделения твердой и жидкой фаз в основном используется для отделения твердых частиц от жидкостей с целью очистки жидкостей. Благодаря использованию нескольких рукавных фильтров, работающих параллельно, он имеет большую площадь фильтрации и может обрабатывать более высокие скорости потока, сохраняя при этом меньшие потери давления по сравнению с фильтрами с одним рукавным фильтром. Каждый фильтр-мешок независим, и когда его необходимо очистить или заменить, им легко и быстро управлять, что сокращает время простоя.



Структурная композиция

Многорукавный фильтр для отделения твердой и жидкой фаз в основном состоит из следующих частей:

1. Фильтрующий цилиндр

Обычно изготовленный из нержавеющей стали, он представляет собой прочный контейнер для переноски фильтровального мешка и выдерживает давление во время процесса фильтрации.

2. Крышка фильтрующего цилиндра и механизм быстрого открытия.

Разработанный с функцией быстрого открытия и закрытия, он удобен для замены фильтровального мешка и сокращает время обслуживания.

3. Фильтровальный мешок

В качестве основных компонентов используются фильтровальные мешки из различных материалов и размеров пор, которые выбираются в соответствии с потребностями и отвечают различным требованиям к точности фильтрации.

4. Впускные и выпускные трубопроводы.

Подключите внешнюю систему транспортировки для реализации подачи и экспорта жидкостей и поддержки различных режимов работы, таких как боковой вход и низ наружу.



Принцип работы

Работа многорукавного фильтра для разделения твердой и жидкой фаз основана на технологии разделения твердой и жидкой фаз под давлением.

1. Введение жидкости

Жидкость, подлежащая фильтрации, выталкивается насосом и по трубопроводу поступает внутрь фильтрующего цилиндра.

2. Процесс фильтрации

Жидкость проходит через фильтр-мешок, твердые частицы задерживаются, а чистая жидкость проходит через фильтр-мешок и вытекает снизу или сбоку.

3. Разделение твердой и жидкой фаз.

По мере фильтрации твердые частицы накапливаются на поверхности фильтровального мешка, при этом отфильтрованная жидкость сохраняет желаемый уровень чистоты.

4. Слив и очистка.

Когда фильтр-мешок достигает определенного уровня засорения, необходимо остановить процесс фильтрации, открыть крышку цилиндра, заменить или очистить фильтр-мешок и восстановить эффективность фильтрации.



Характеристики производительности

1. Высокая эффективность и большая скорость потока.

Конструкция с несколькими рукавами увеличивает площадь фильтрации, что значительно увеличивает количество жидкости, обрабатываемой в единицу времени, что делает ее подходящей для крупномасштабного непрерывного производства.

2. Гибкость и настраиваемость

Фильтровальные мешки из различных материалов и точности могут быть выбраны в соответствии с фактическими потребностями и адаптированы к различным условиям фильтрации.

3. Простота в эксплуатации

Быстрооткрывающаяся и закрытая конструкция облегчает быструю замену фильтрующих мешков, сокращая затраты и время на техническое обслуживание.

4. Экономичный и практичный

По сравнению с другим фильтрующим оборудованием, многорукавные фильтры имеют более низкие первоначальные инвестиции и эксплуатационные затраты.

5. Хорошая герметичность

Убедитесь, что процесс фильтрации герметичен и соответствует требованиям защиты окружающей среды и безопасности.



Мульти-сумкаФильтрТаблица моделей

Модель	Эталонный расход	Вход-выход	Технические характеристики цилиндра	Фильтр-мешок спецификация/номер	Расчетное давление	Способ открытия
АБР-2 II	40-100 T/H	Ду80 - Ду125	ø 460*1530*3 мм	2#/2 фильтр-мешка	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-3 II	60-150 T/H	Ду100 - Ду150	ø 510*1530*3 мм	2#/3 фильтр-мешка	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-4 II	80-200 T/H	Ду100 - Ду150	ø 610*1530*4 мм	2#/4 фильтр-мешка	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-5 II	100-250 T/H	Ду100 - Ду150	ø 660*1530*4 мм	2#/5 фильтровальных мешков	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-6 II	120-300 T/H	Ду100 - Ду150	ø 710*1530*5 мм	2#/6 фильтровальных мешков	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-8 II	160-400 T/H	Ду150 - Ду250	ø 810*1530*5 мм	2#/8 фильтровальных мешков	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-10 II	200-500 T/H	Ду150 - Ду250	ø 960*1530*5 мм	2#/10 фильтровальных мешков	1.0МПА	Быстрооткрывающиеся рым-болты
АБР-12 II	240-600 T/H	Ду150 - Ду300	ø 1110*1530*6 мм	2#/12 фильтровальных мешков	1.0МПА	Быстрооткрывающиеся рым-болты



Область применения

1. Химическая промышленность

Используется для фильтрации смазочного масла, реактивного угля и других нефтепродуктов, а также восстановления катализаторов, очистки сточных вод и т. д.

2. Водоочистка

Удалите взвешенные твердые частицы в системах предварительной очистки и повторного использования сточных вод, чтобы улучшить качество воды.

3. Еда и напитки

Фильтруйте производственную воду, чтобы обеспечить чистоту и безопасность конечного продукта.

4. Фармацевтическая промышленность

Используется для фильтрации сырья и промежуточных продуктов для обеспечения качества лекарственных средств.

5. Электронная промышленность

Фильтрация электрофоретической краски, защита от ультрафильтрации и т. д. для обеспечения чистой среды при производстве прецизионных электронных изделий.



Техническое обслуживание и содержание

1. Регулярный осмотр

Регулярно проверяйте, находятся ли компоненты фильтра в хорошем состоянии и нет ли утечек.

2. Управление фильтровальными рукавами

В зависимости от характера и частоты использования фильтрующего материала разработайте разумный план замены фильтровального мешка, чтобы избежать чрезмерного давления из-за засорения.

3. Очистка и обслуживание.

При замене фильтровального мешка необходимо тщательно очистить фильтрующий цилиндр и опорную корзину фильтра, чтобы избежать остатков загрязнений.

4. Ведение учета

Создавайте записи об использовании и техническом обслуживании фильтров, отслеживайте эффекты фильтрации и состояние оборудования, а также своевременно корректируйте стратегии обслуживания.



Часто задаваемые вопросы

1. Вопрос: Какова функция фильтра?

Ответ: Основная функция фильтра — удаление твердых частиц, примесей и вредных веществ из жидкостей или газов с целью очистки, осветления и защиты оборудования.

2. Вопрос: Как выбрать подходящий фильтр?

О: При выборе фильтра учитываются такие факторы, как свойства фильтруемого материала (например, вязкость, температура, коррозия), требуемая точность фильтрации, производительность обработки, рабочее давление и среда, а также тип, материал, размер и Следует учитывать способ установки фильтра.

3. Вопрос: Каков принцип работы фильтра?

Ответ: Принцип работы фильтра в основном основан на физическом скрининге, глубоком перехвате, абсорбции или химических реакциях для удаления примесей или вредных компонентов из фильтруемого материала.

4. Вопрос: Как обслуживать фильтр и ухаживать за ним?

О: Обслуживание фильтров включает в себя регулярную очистку или замену фильтрующих элементов, проверку уплотнений и креплений, поддержание стабильного рабочего давления и недопущение перегрузок. Конкретные методы следует искать в инструкции по эксплуатации фильтра и руководствах по техническому обслуживанию.

5. Вопрос: Каков срок службы фильтра?

О: Срок службы фильтра зависит от его рабочей среды, объема обработки и точности фильтрации. Обычно, когда падение давления на фильтре достигает определенного значения или эффективность фильтрации значительно снижается, его необходимо заменить или очистить.

6. Вопрос: На что следует обратить внимание при установке фильтра?

О: При установке фильтра следует обращать внимание на направление, гарантируя, что жидкость входит и выходит из правильных отверстий. Также перед установкой необходимо очистить систему трубопроводов, а фильтр надежно закрепить и герметизировать, как того требует инструкция.

7. Вопрос: Каков цикл замены фильтров?

О: Цикл замены фильтров зависит от условий их работы и требований к фильтрации и обычно обозначается индикаторами перепада давления или таймерами. Когда падение давления на фильтре достигает установленного значения или снижается эффективность фильтрации, его следует своевременно заменить.
