Как работает сетка экрана клина

Feb 08, 2025

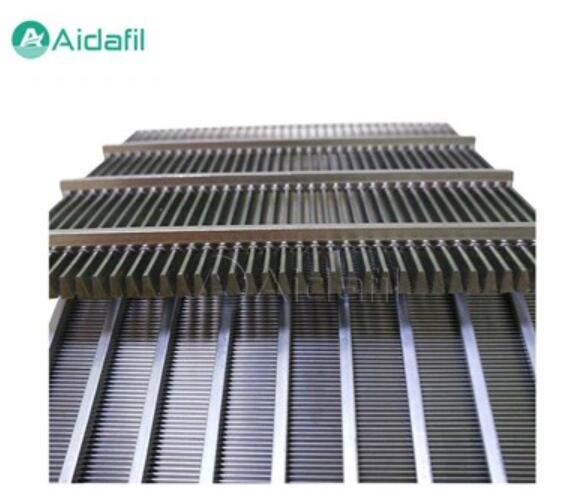

Сетка экрана Wedge Wire, также известная как экран провода профиля или экран Johnson, представляет собой специализированный тип фильтрации и разделения средств, используемых в широком спектре отраслей промышленности. Его уникальный дизайн и строительство обеспечивают несколько преимуществ по сравнению с традиционными сетчатыми экранами, что делает его популярным выбором для требовательных приложений. Вот подробное объяснение того, как это работает:

Строительство и дизайн:

Экранная сетка клина из серии специально формированных проводов, как правило, треугольной или трапеции в поперечном сечении, известных как провода профилей. Эти провода точно расположены и приварены для поддержки стержней, создавая экран с серией узких, близко расположенных слотов. Уникальная форма клина проводов профиля служит решающей цели:

Конструкция без закупок: более широкое отверстие на нижней стороне клинообразного слота позволяет частицы, достаточно небольшие, чтобы пройти через это легко, в то время как более крупные частицы не допускаются. Это сводит к минимуму риск засорения, общая проблема с традиционными сетчатыми экранами.

Повышенная скорость потока: гладкий беспрепятственный путь потока, созданный клинообразным слотом, уменьшает трение и обеспечивает более высокую скорость потока по сравнению с обычными экранами с той же открытой площадью.

Рабочий принцип:

Принцип работы сетки экрана клина на экране основан на размере и форме разделенных частиц. Жидкая или газовая смесь, содержащая частицы, проходит через экран.

Частицы, меньшие, чем проход, пропускающий проход через экран, в то время как более крупные частицы сохраняются на поверхности. Форма клина в прорезях гарантирует, что даже если частица немного больше, чем отверстие, она с меньшей вероятностью станет подачей и блокирует поток.

Ключевые преимущества:

Высокие скорости потока: уникальная конструкция экранов Welge Wire обеспечивает более высокие скорости потока по сравнению с традиционными сетчатыми экранами с той же открытой площадью.

Непрокачание: клинообразные слоты и гладкая поверхность сводят к минимуму риск засорения, сокращение требований к обслуживанию и просто простоя.

Высокая прочность и долговечность: экраны с клин -проводом обычно изготавливаются из нержавеющей стали, обеспечивая превосходную прочность и коррозионную стойкость. Они могут выдерживать высокое давление и температуру, что делает их подходящими для требовательных приложений.

Точное разделение: точное расстояние профиля проводов обеспечивает точное разделение частиц на основе размера.

Универсальность: клиновые проволочные экраны могут быть изготовлены в различных формах и размерах, чтобы соответствовать конкретным требованиям применения.

Приложения:

Сетка с проволочной сеткой клина используется в широком спектре отраслей и приложений, в том числе:

Вода и сточные воды: для фильтрации и отделения твердых веществ от жидкостей.

Нефтяная и газовая промышленность: для контроля песка, фильтрации буровой грязи и разделения нефти и газа.

Горная полезные ископаемые: для обработки минералов, обезвоживания и классификации.

Пища и напитки: для фильтрации жидкостей, разделения твердых веществ и очистки продукта.

Химическая обработка: для фильтрации и разделения различных химических веществ и материалов.

Сетка экрана клинаявляется высокоэффективным и универсальным решением фильтрации и разделения. Его уникальная конструкция, с его клинообразными слотами и гладкой поверхностью, обеспечивает несколько преимуществ по сравнению с традиционными сетчатыми экранами, включая высокие скорости потока, неборотные свойства и высокую прочность. Эти характеристики делают его идеальным выбором для широкого спектра требовательных приложений в различных отраслях.
